Мы обеспечиваем высококачественные endmills карбида вольфрама со следующим описанием
1. Химический состав: 10%-12%Co-WC, сырье 100%.
2. физические и Machinal свойства: Плотность: твердость 14.40-14.65g/cm3: HRA91.8-92.5 TRS> 3600N/mm2, ° угла винтовой линии 30°-45.
3, диаметр режущей кромки 0.2-0.9 mm; 1-20 mm
4, организационная структура: Размер зерна WC средний: 0.4-0.6um
5. соответствует международным стандартам: K20-K30, K20-K40
6, соответствующий для: Подвергать механической обработке литого железа, цветного сплава, цветных металлов, огнеупорного сплава, сплава титана, легированной стали, стали углерода и другого неметаллического. Он имеет соответствующее для заканчивать обрабатывающ пазы и сторону. Между тем, он может обрабатывать в быстром ходе и высокой эффективности которая материальное HRC>60
Введение материалов карбида торцевой фрезы
Ранг карбида | Технические детали штанги карбида вольфрама |
10U | Co: Элемент WC 89% 10% редкий: 1% HRA: размер 90.5°Grain: 0.75um |
12U | Co: Элемент WC 85% 12% редкий: 3% HRA: размер 92.5°Grain: 0.4um |
K40 | Co: Элемент WC 84% 12% редкий: 4% HRA: размер 93°Grain: 0.4um |
K44 | Co: Элемент WC 84% 12% редкий: 4% HRA: размер 93.5°Grain: 0.4um |
Материалы, который нужно отрезать
Ранг карбида | HRC торцевой фрезы | Материалы, который нужно отрезать |
10U | HRC45-50 | Для резать материалы под HRC35 |
12U | HRC55-58 | Для резать материалы под HRC50 |
K40 | HRC60-62 | Для резать материалы под HRC55 |
K44 | HRC65-70 | Для резать материалы под HRC63 |
Соответствуя покрытие
Ранг карбида | HRC торцевой фрезы | Соответствуя покрытие |
10U | HRC45-50 | AlTiN |
12U | HRC55-58 | TiAlN |
K40 | HRC60-62 | TiSlN |
K44 | HRC65-70 | Nano |
Введение материалов карбида торцевой фрезы
AlTiN | TiAlN | TiSlN | Nano | |
Твердость (HV) | 3200 | 2800 | 3600 | 42 (GPA) |
Толщина (UM) | 2.5-3 | 2.5-3 | 3 | 3 |
Temp оксидации (°) | 900 | 800 | 1000 | 1200 |
Коэффициент трением | 0,3 | 0,3 | 0,45 | 0,4 |
Цвет | Черный | Фиолет | Медь | Синь |
2. Применение
Использованный для резать сталь углерода, сталь инструмента, сталь прессформы, сплав нержавеющей стали, титана, медь, литое железо и алюминий, etc.
Меля оборудование: ВАЛЬТЕР, ANCA, ROLLOMATIC
Оборудование для испытаний: ZOLLER
3. Покрытие
Покрытие | Цвет | Покрывая температура | Толщина (um) | HV | Температура применения | Коэффициент трением |
TiAlN |
Пурпурн-серый | <600> | 3-5 | 3300 | °C 800 | 0,3 |
AlTiN | Черный | <600> | 3-5 | 3500 | °C 900 | 0,3 |
TiSiN | Медь | <600> | 3-5 | 3500 | °C 1500 | 0,4 |
NaNo | Синь | <600> | 3-5 | 3800 | °C 1200 | 0,4 |
CrN | Серебряный серый цвет | <480> | 2-2.5 | 2500 | °C 700 | 0,3 |
Нормальные размеры:
Но. заказа. | Dia каннелюры (d) | Длина вырезывания (l) | Dia хвостовика (d) | Общая длина (l) |
1.0×2.5×4D×50L | 1,0 | 2,5 | 4 | 50 |
1.5×4×4D×50L | 1,5 | 4 | 4 | 50 |
2.0×5×4D×50L | 2,0 | 5 | 4 | 50 |
2.5×7×4D×50L | 2,5 | 7 | 4 | 50 |
3.0×8×4D×50L | 3,0 | 8 | 4 | 50 |
3.5×10×4D×50L | 3,5 | 10 | 4 | 50 |
4.0×10×4D×50L | 4 | 10 | 4 | 50 |
4.5×11×6D×50L | 4,5 | 11 | 6 | 50 |
5.0×13×6D×50L | 5,0 | 13 | 6 | 50 |
5.5×13×6D×50L | 5,5 | 13 | 6 | 50 |
6.0×15×6D×50L | 6,0 | 15 | 6 | 50 |
6.5×15×8D×60L | 6,5 | 15 | 8 | 60 |
7.0×17×8D×60L | 7,0 | 17 | 8 | 60 |
7.5×17×8D×60L | 7,5 | 17 | 8 | 60 |
8.0×20×8D×60L | 8,0 | 20 | 8 | 60 |
8.5×25×10D×75L | 8,5 | 25 | 10 | 75 |
9.0×25×10D×75L | 9,0 | 25 | 10 | 75 |
9.5×25×10D×75L | 9,5 | 25 | 10 | 75 |
10.0×25×12D×75L | 10,0 | 25 | 12 | 75 |
10.5×25×12D×75L | 10,5 | 25 | 12 | 75 |
11.0×28×12D×75L | 11,0 | 28 | 12 | 75 |
11.5×28×12D×75L | 11,5 | 28 | 12 | 75 |
12.0×30×12D×75L | 12,0 | 30 | 12 | 75 |
13.0×33×16D×100L | 13,0 | 33 | 16 | 100 |
14.0×40×16D×100L | 14,0 | 40 | 16 | 100 |
15.0×40×16D×100L | 15,0 | 40 | 16 | 100 |
16.0×40×16D×100L | 16,0 | 40 | 16 | 100 |
17.0×40×20D×100L | 17,0 | 40 | 20 | 100 |
18.0×40×20D×100L | 18,0 | 40 | 20 | 100 |
19.0×40×20D×100L | 19,0 | 40 | 20 | 100 |
20.0×40×20D×100L | 20,0 | 40 | 20 | 100 |
25.0×40×25D×100L | 25,0 | 40 | 25 | 100 |
торцевая фреза 2 каннелюр плоская
Выбор HRC: HRC38-45, HRC45-50, HRC55-58, HRC60-62, HRC65-70
Покрывая выбор: AITiN, AICrSiN, AITiCrSIN, TiSiN, NACO-BLUE
Материалы, который нужно отрезать: первоначальная сталь, литое железо, алюминий, медь, графит, пластмассы,
Титан, сплав, твердеет сталь, нержавеющую сталь, HSS etc.
Код нет. |
Diamter d |
Длина вырезывания l |
Полная длина L |
Хвостовик D |
Каннелюры Z |
2GW1-01002050 | 1 | 3 | 50 | 4 | 2 |
2GW1-01504050 | 1,5 | 4 | 50 | 4 | 2 |
2GW1-02050500 | 2 | 5 | 50 | 4 | 2 |
2GW1-02507050 | 2,5 | 7 | 50 | 4 | 2 |
2GW1-03008050 | 3 | 8 | 50 | 4 | 2 |
2GW1-04010050 | 4 | 10 | 50 | 4 | 2 |
2GW1-04015075 | 4 | 15 | 75 | 4 | 2 |
2GW1-04020100 | 4 | 20 | 100 | 4 | 2 |
2GW1-05012050 | 5 | 13 | 50 | 6 | 2 |
2GW1-06015050 | 6 | 15 | 50 | 6 | 2 |
2GW1-06020075 | 6 | 20 | 75 | 6 | 2 |
2GW1-06020100 | 6 | 30 | 100 | 6 | 2 |
2GW1-06020060 | 8 | 20 | 60 | 8 | 2 |
2GW1-08025075 | 8 | 25 | 75 | 8 | 2 |
2GW1-08025100 | 8 | 35 | 100 | 8 | 2 |
2GW1-010025075 | 10 | 25 | 75 | 10 | 2 |
2GW1-010040100 | 10 | 40 | 100 | 10 | 2 |
2GW1-012020075 | 12 | 30 | 75 | 12 | 2 |
2GW1-012040100 | 12 | 40 | 100 | 12 | 2 |
2GW1-014020080 | 14 | 30 | 80 | 14 | 2 |
2GW1-014100100 | 14 | 40 | 100 | 14 | 2 |
2GW1-016040100 | 16 | 40 | 100 | 16 | 2 |
2GW1-018040100 | 18 | 40 | 100 | 18 | 2 |
2GW1-020040100 | 20 | 40 | 100 | 20 | 2 |
2GW1-06040150 | 6 | 40 | 150 | 6 | 2 |
2GW1-08050150 | 8 | 50 | 150 | 8 | 2 |
2GW1-010050150 | 10 | 50 | 150 | 10 | 2 |
2GW1-012050150 | 12 | 50 | 150 | 12 | 2 |
2GW1-014060150 | 14 | 60 | 150 | 14 | 2 |
2GW1-016060150 | 16 | 60 | 150 | 16 | 2 |
2GW1-018060150 | 18 | 60 | 150 | 18 | 2 |
2GW1-020060150 | 20 | 60 | 150 | 20 | 2 |
торцевая фреза 3 каннелюр плоская
Выбор HRC: HRC38-45, HRC45-50, HRC55-58, HRC60-62, HRC65-70
Покрывая выбор: AITiN, AICrSiN, AITiCrSIN, TiSiN, NACO-BLUE
Материалы, который нужно отрезать: первоначальная сталь, литое железо, алюминий, медь, графит, пластмассы,
Титан, сплав, твердеет сталь, нержавеющую сталь, HSS etc.
Код нет. |
Diamter d |
Длина вырезывания l |
Полная длина L |
Хвостовик D |
Каннелюры Z |
3GW1-01003050 | 1 | 3 | 50 | 4 | 3 |
3GW1-01504050 | 1,5 | 4 | 50 | 4 | 3 |
3GW1-02050500 | 2 | 5 | 50 | 4 | 3 |
3GW1-02507050 | 2,5 | 7 | 50 | 4 | 3 |
3GW1-03008050 | 3 | 8 | 50 | 4 | 3 |
3GW1-04010050 | 4 | 10 | 50 | 4 | 3 |
3GW1-04015075 | 4 | 15 | 75 | 4 | 3 |
3GW1-04020100 | 4 | 20 | 100 | 4 | 3 |
3GW1-05013050 | 5 | 13 | 50 | 6 | 3 |
3GW1-06015050 | 6 | 15 | 50 | 6 | 3 |
3GW1-06020075 | 6 | 20 | 75 | 6 | 3 |
3GW1-06030100 | 6 | 30 | 100 | 6 | 3 |
3GW1-06020060 | 8 | 20 | 60 | 8 | 3 |
3GW1-08025075 | 8 | 25 | 75 | 8 | 3 |
3GW1-08035100 | 8 | 35 | 100 | 8 | 3 |
3GW1-010025075 | 10 | 25 | 75 | 10 | 3 |
3GW1-010040100 | 10 | 40 | 100 | 10 | 3 |
3GW1-012030075 | 12 | 30 | 75 | 12 | 3 |
3GW1-012040100 | 12 | 40 | 100 | 12 | 3 |
3GW1-014030080 | 14 | 30 | 80 | 14 | 3 |
3GW1-014100100 | 14 | 40 | 100 | 14 | 3 |
3GW1-016040100 | 16 | 40 | 100 | 16 | 3 |
3GW1-018040100 | 18 | 40 | 100 | 18 | 3 |
3GW1-020040100 | 20 | 40 | 100 | 20 | 3 |
3GW1-06040150 | 6 | 40 | 150 | 6 | 3 |
3GW1-08050150 | 8 | 50 | 150 | 8 | 3 |
3GW1-010050150 | 10 | 50 | 150 | 10 | 3 |
3GW1-012050150 | 12 | 50 | 150 | 12 | 3 |
3GW1-014060150 | 14 | 60 | 150 | 14 | 3 |
3GW1-016060150 | 16 | 60 | 150 | 16 | 3 |
3GW1-018060150 | 18 | 60 | 150 | 18 | 3 |
3GW1-020060150 | 20 | 60 | 150 | 20 | 3 |
торцевая фреза 4 каннелюр плоская
Выбор HRC: HRC38-45, HRC45-50, HRC55-58, HRC60-62, HRC65-70
Покрывая выбор: AITiN, AICrSiN, AITiCrSIN, TiSiN, NACO-BLUE
Материалы, который нужно отрезать: первоначальная сталь, литое железо, алюминий, медь, графит, пластмассы,
Титан, сплав, твердеет сталь, нержавеющую сталь, HSS etc.
Код нет. |
Diamter d |
Длина вырезывания l |
Полная длина L |
Хвостовик D |
Каннелюры Z |
4GW1-01003050 | 1 | 3 | 50 | 4 | 4 |
4GW1-01504050 | 1,5 | 4 | 50 | 4 | 4 |
4GW1-02050500 | 2 | 5 | 50 | 4 | 4 |
4GW1-02507050 | 2,5 | 7 | 50 | 4 | 4 |
4GW1-03008050 | 3 | 8 | 50 | 4 | 4 |
4GW1-04010050 | 4 | 10 | 50 | 4 | 4 |
4GW1-04015075 | 4 | 15 | 75 | 4 | 4 |
4GW1-04020100 | 4 | 20 | 100 | 4 | 4 |
4GW1-05013050 | 5 | 13 | 50 | 6 | 4 |
4GW1-06015050 | 6 | 15 | 50 | 6 | 4 |
4GW1-06020075 | 6 | 20 | 75 | 6 | 4 |
4GW1-06030100 | 6 | 30 | 100 | 6 | 4 |
4GW1-06020060 | 8 | 20 | 60 | 8 | 4 |
4GW1-08025075 | 8 | 25 | 75 | 8 | 4 |
4GW1-08035100 | 8 | 35 | 100 | 8 | 4 |
4GW1-010025075 | 10 | 25 | 75 | 10 | 4 |
4GW1-010040100 | 10 | 40 | 100 | 10 | 4 |
4GW1-012030075 | 12 | 30 | 75 | 12 | 4 |
4GW1-012040100 | 12 | 40 | 100 | 12 | 4 |
4GW1-014030080 | 14 | 30 | 80 | 14 | 4 |
4GW1-014100100 | 14 | 40 | 100 | 14 | 4 |
4GW1-016040100 | 16 | 40 | 100 | 16 | 4 |
4GW1-018040100 | 18 | 40 | 100 | 18 | 4 |
4GW1-020040100 | 20 | 40 | 100 | 20 | 4 |
4GW1-06040150 | 6 | 40 | 150 | 6 | 4 |
4GW1-08050150 | 8 | 50 | 150 | 8 | 4 |
4GW1-010050150 | 10 | 50 | 150 | 10 | 4 |
4GW1-012050150 | 12 | 50 | 150 | 12 | 4 |
4GW1-014060150 | 14 | 60 | 150 | 14 | 4 |
4GW1-016060150 | 16 | 60 | 150 | 16 | 4 |
4GW1-018060150 | 18 | 60 | 150 | 18 | 4 |
4GW1-020060150 | 20 | 60 | 150 | 20 | 4 |
торцевая фреза 6 каннелюр плоская
Выбор HRC: HRC38-45, HRC45-50, HRC55-58, HRC60-62, HRC65-70
Покрывая выбор: AITiN, AICrSiN, AITiCrSIN, TiSiN, NACO-BLUE
Материалы, который нужно отрезать: первоначальная сталь, литое железо, алюминий, медь, графит, пластмассы,
Титан, сплав, твердеет сталь, нержавеющую сталь, HSS etc.
Код нет. |
Diamter d |
Длина вырезывания l |
Полная длина L |
Хвостовик D |
Каннелюры Z |
6GW1-06016050 | 6 | 16 | 50 | 6 | 6 |
6GW1-06025075 | 6 | 25 | 75 | 6 | 6 |
6GW1-06036100 | 6 | 36 | 100 | 6 | 6 |
6GW1-0802060 | 8 | 20 | 60 | 8 | 6 |
6GW1-08032075 | 8 | 32 | 75 | 8 | 6 |
6GW1-08042100 | 8 | 42 | 100 | 8 | 6 |
6GW1-10025075 | 10 | 25 | 75 | 10 | 6 |
6GW1-10042100 | 10 | 42 | 100 | 10 | 6 |
6GW1-012030075 | 12 | 30 | 75 | 12 | 6 |
6GW1-012042100 | 12 | 42 | 100 | 12 | 6 |
6GW1-012055155 | 12 | 55 | 155 | 12 | 6 |
6GW1-014040100 | 14 | 40 | 100 | 14 | 6 |
6GW1-014065150 | 14 | 65 | 150 | 14 | 6 |
6GW1-016040100 | 16 | 40 | 100 | 16 | 6 |
6GW1-016065150 | 16 | 65 | 150 | 16 | 6 |
6GW1-020045100 | 20 | 45 | 100 | 20 | 6 |
6GW1-020070150 | 20 | 70 | 150 | 20 | 6 |

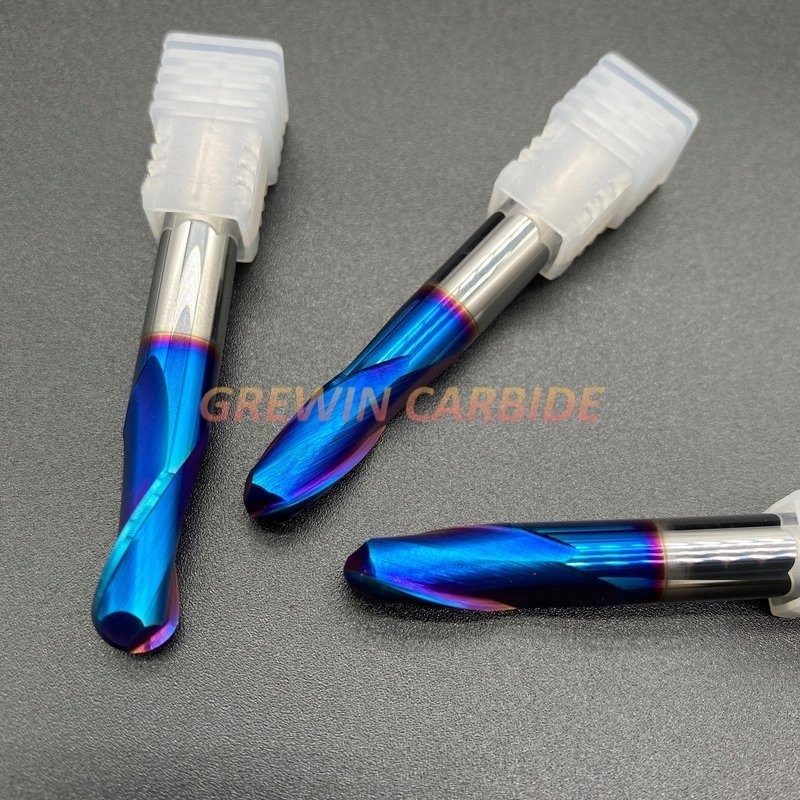

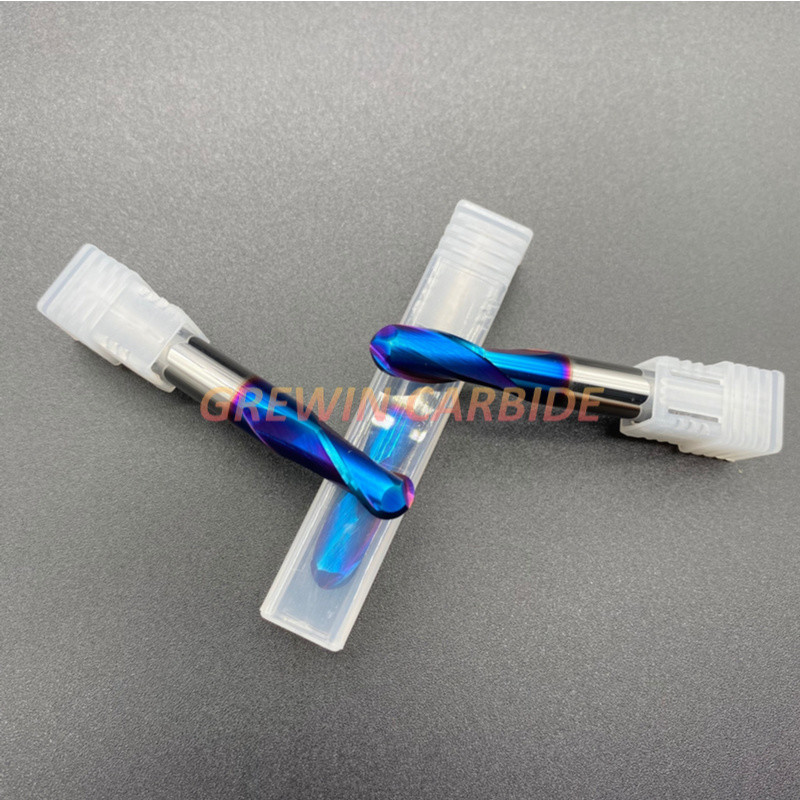

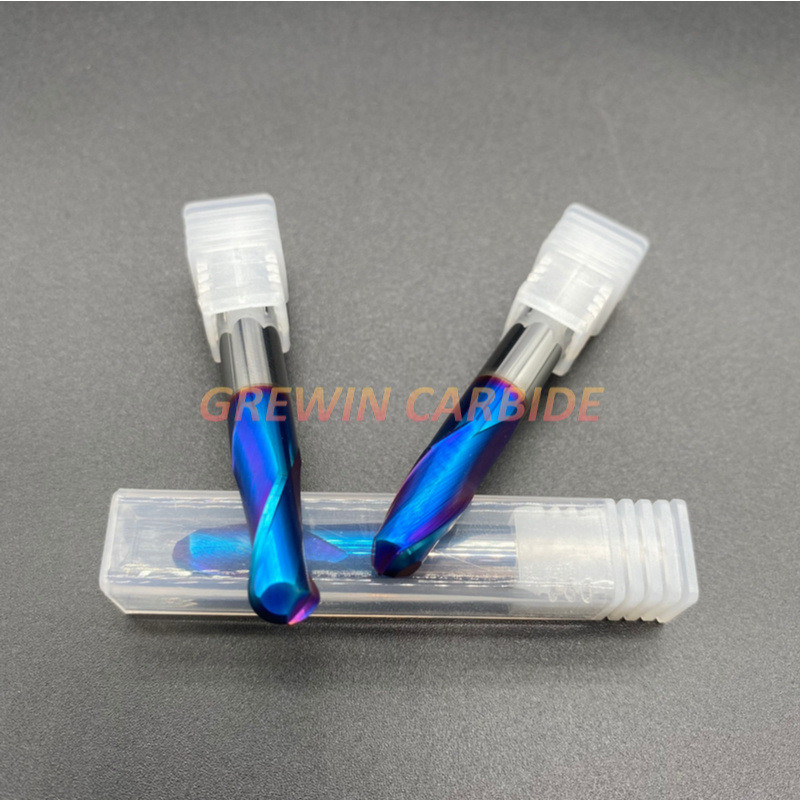

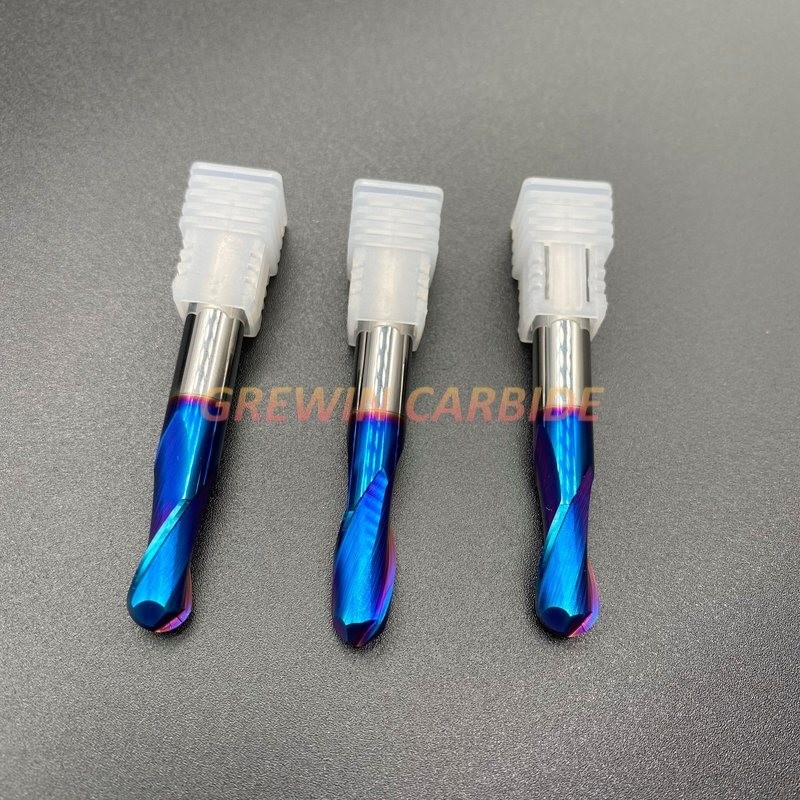

Шоу продукта:
Больше информации, пожалуйста добросердечно связаться мы.
С уважением
КАРБИД GREWIN
