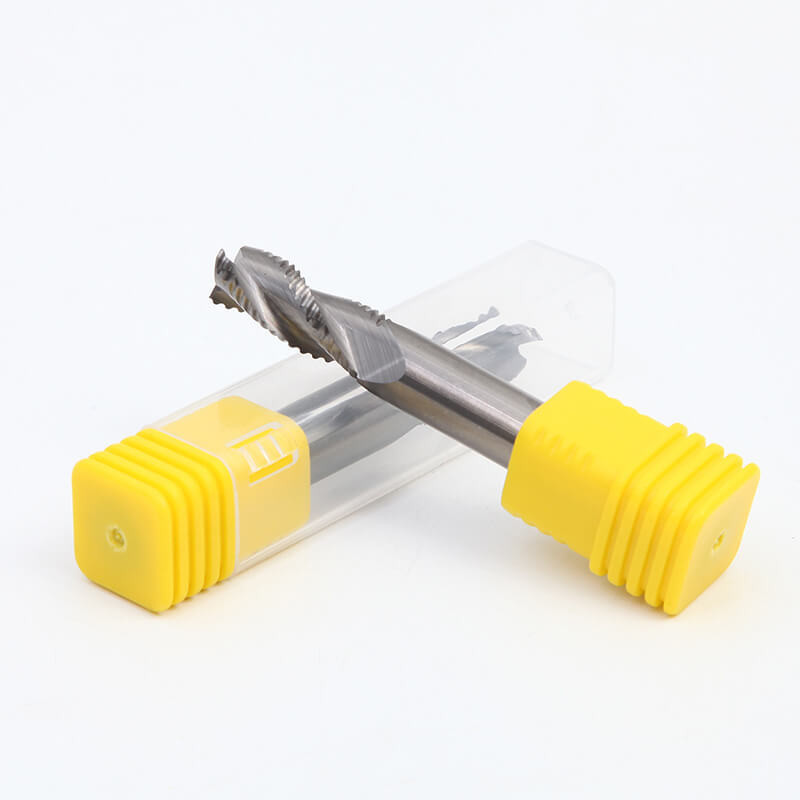

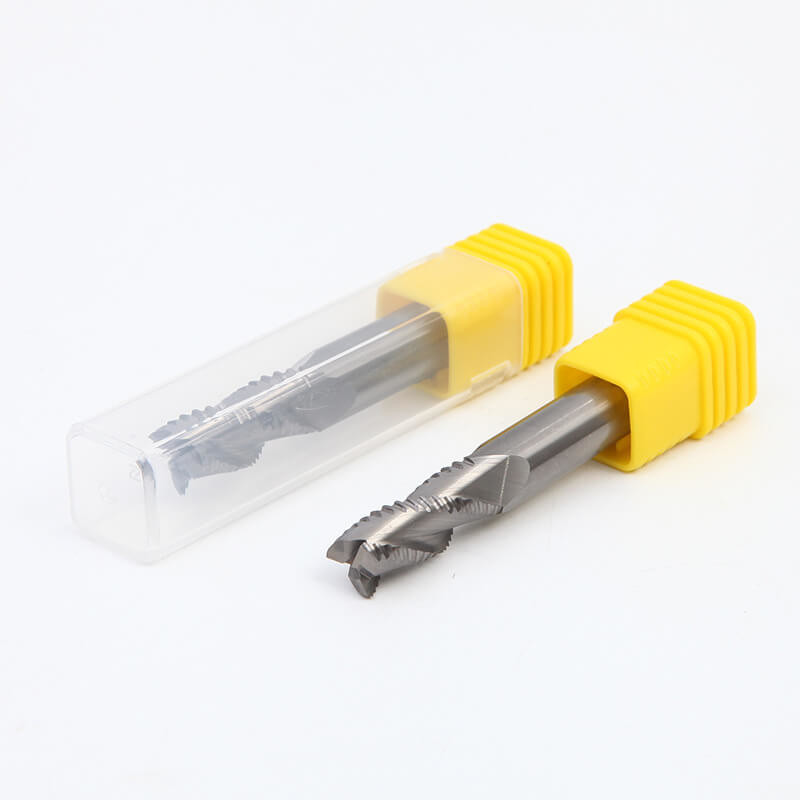

Торцевые фрезы карбида 8мм Роугхинг для филируя более грубых битов инструмента КНК токарного станка
Описание:
сталь с резцом грубой кожи филируя, новым материалом 12 у, бронзовым покрытием, резцом стали вольфрама филируя для филировальной машины.
Спецификация:
Модель |
Д10кс25кс10кс75
Д8кс20кс8кс60
Д6кс15кс6кс50
Д4кс10кс4кс50
|
Спиральный угол | ° 35 |
Твердость | ° 55 |
Серия | резец стальной грубой кожи филируя |
Материал | Сталь твердого сплава |
Количество слотов | 4 |
Покрывать | Покрытое Нано АлТиН |
- Качественные материалы, дурабле, точность обрабатывая, эффективная работа, хуманизед дизайн.
Введение материалов карбида торцевой фрезы
Ранг карбида | Технические детали штанги карбида вольфрама |
10У | КО: Элемент ВК 89% 10% редкий: 1% ХРА: размер 90.5°Грайн: 0.75ум |
12У | КО: Элемент ВК 85% 12% редкий: 3% ХРА: размер 92.5°Грайн: 0.4ум |
К40 | КО: Элемент ВК 84% 12% редкий: 4% ХРА: Размер зерна 93°: 0.4ум |
К44 | КО: Элемент ВК 84% 12% редкий: 4% ХРА: размер 93.5°Грайн: 0.4ум |
Материалы, который нужно отрезать
Ранг карбида | ХРК торцевой фрезы | Материалы, который нужно отрезать |
10У | ХРК45-50 | Для резать материалы под ХРК35 |
12У | ХРК55-58 | Для резать материалы под ХРК50 |
К40 | ХРК60-62 | Для резать материалы под ХРК55 |
К44 | ХРК65-70 | Для резать материалы под ХРК63 |
Соответствуя покрытие
Ранг карбида | ХРК торцевой фрезы | Соответствуя покрытие |
10У | ХРК45-50 | АИТин |
12У | ХРК55-58 | ТиАИН |
К40 | ХРК60-62 | ТИСКО |
К44 | ХРК65-70 | НАКО |
Лист покрытия
АлТиН | ТиАИН | ТиСиН | Нано | |
Твердость (ХВ) | 3200 | 2800 | 3600 | 42 (ГПА) |
Толщина (УМ) | 2.5-3 | 2.5-3 | 3 | 3 |
Темп оксидации (°) | 900 | 800 | 1000 | 1200 |
Трение Коеффиент | 0,3 | 0,3 | 0,45 | 0,4 |
Цвет | Чернота | Фиолетовый | Медь | Голубой |
Ряд размера:
Закодируйте нет.
|
Дямтер д |
Длина вырезывания л |
Полная длина Л |
Хвостовик Д |
Каннелюры З |
4ГВ1-01003050 | 1 | 3 | 50 | 4 | 4 |
4ГВ1-01504050 | 1,5 | 4 | 50 | 4 | 4 |
4ГВ1-02050500 | 2 | 5 | 50 | 4 | 4 |
4ГВ1-02507050 | 2,5 | 7 | 50 | 4 | 4 |
4ГВ1-03008050 | 3 | 8 | 50 | 4 | 4 |
4ГВ1-04010050 | 4 | 10 | 50 | 4 | 4 |
4ГВ1-04015075 | 4 | 15 | 75 | 4 | 4 |
4ГВ1-04020100 | 4 | 20 | 100 | 4 | 4 |
4ГВ1-05013050 | 5 | 13 | 50 | 6 | 4 |
4ГВ1-06015050 | 6 | 15 | 50 | 6 | 4 |
4ГВ1-06020075 | 6 | 20 | 75 | 6 | 4 |
4ГВ1-06030100 | 6 | 30 | 100 | 6 | 4 |
4ГВ1-06020060 | 8 | 20 | 60 | 8 | 4 |
4ГВ1-08025075 | 8 | 25 | 75 | 8 | 4 |
4ГВ1-08035100 | 8 | 35 | 100 | 8 | 4 |
4ГВ1-010025075 | 10 | 25 | 75 | 10 | 4 |
4ГВ1-010040100 | 10 | 40 | 100 | 10 | 4 |
4ГВ1-012030075 | 12 | 30 | 75 | 12 | 4 |
4ГВ1-012040100 | 12 | 40 | 100 | 12 | 4 |
4ГВ1-014030080 | 14 | 30 | 80 | 14 | 4 |
4ГВ1-014100100 | 14 | 40 | 100 | 14 | 4 |
4ГВ1-016040100 | 16 | 40 | 100 | 16 | 4 |
4ГВ1-018040100 | 18 | 40 | 100 | 18 | 4 |
4ГВ1-020040100 | 20 | 40 | 100 | 20 | 4 |
4ГВ1-06040150 | 6 | 40 | 150 | 6 | 4 |
4ГВ1-08050150 | 8 | 50 | 150 | 8 | 4 |
4ГВ1-010050150 | 10 | 50 | 150 | 10 | 4 |
4ГВ1-012050150 | 12 | 50 | 150 | 12 | 4 |
4ГВ1-014060150 | 14 | 60 | 150 | 14 | 4 |
4ГВ1-016060150 | 16 | 60 | 150 | 16 | 4 |
4ГВ1-018060150 | 18 | 60 | 150 | 18 | 4 |
4ГВ1-020060150 | 20 | 60 | 150 | 20 | 4 |
